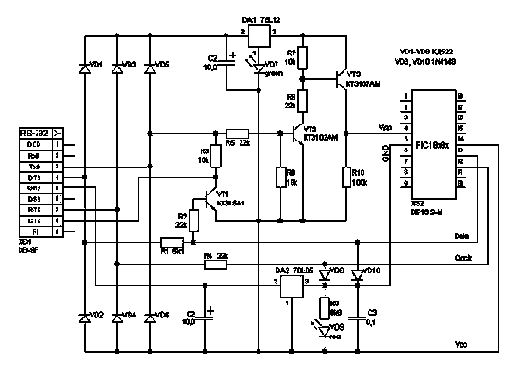

COM программатор для PIC микроконтроллеров.
Светодиод двухцветный или два обычных, зелёный индицирует наличие питания (и создаёт нужную вольтодобавку для питания Upp), а красный наличие напряжения Udd (подачу сигналов на программатор). Можно вообще отказаться от красного светодиода и убрать соответствующий резистор, правда тогда можно не заметить, что программатор не подключен к компьютеру ;) Крайне не рекомендуется использовать "обычные" стабилизаторы напряжения 7805, 7812, 142ЕH5А, 142ЕH8Б: они потребляют слишком большой ток... Допускается изменение в номиналах резисторов и конденсаторов до 30%. Только рабочее напряжение электролитов должно быть не меньше указанного. Длина кабеля не очень критична.

Файлы:

  • Схема программатора (в формате sPlan 5.0) (21,9 кб)
  • Топология печатной платы программатора (в формате Sprint Layout 3.0) (27,6 кб)
  • Программа COMPIC1 1.54b (архив RAR) (84,5 кб)

Рудных Владимир
Mailto: Dreadatour@mail.ru
